一、系統簡介

本系統是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》《EDA》等課程教學的配套實驗設備。以小系統、多功能、易擴展為設計思想，主板以《DJ-51系列單片機實驗指導書》基礎實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區），這樣學?？梢詮男枰霭l(fā)，選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。



二、系統組成：

·硬件：

（1）開發系統組成：?jiǎn)纹瑱C仿真接口（仿真器外接），用戶CPU（支持多種CPU），系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路.

（2）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），單脈沖發生器，8MHz時鐘分頻，8位開關邏輯電平輸入/ 輸出電路，排針∕鎖緊孔轉接口、16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。含有數據總線、地址總線。

（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；

（4）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等、LED跑馬燈；

（5）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。



·軟件：

系統配置2000/xp/Win7/Win8/Win10（X86或X64）等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。

·電源：



系統內置高性能直流穩壓電源。

·機箱：

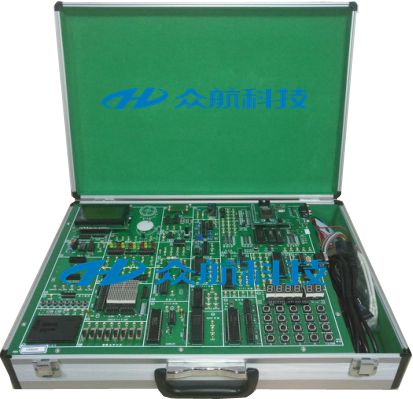

系統配置輕便鋁合金箱子作為實驗儀機箱。



三、系統主要特點:

（1）仿真器外接：仿真器和實驗系統分開，實驗系統只留仿真器接口，仿真器可單獨使用。實驗儀配置的DJ-208型51/96通用單片機仿真器，64K數據空間、64K 程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。該實驗儀也可選配Keil-C仿真器，支持Keil-C軟件。在線仿真、在線編程下載，自動識別,無需開關切換，用戶CPU資源全部開放,可支持總線仿真和IO口仿真(P0,P1,P2,P3)。

（2）仿真C8051F 單片機（SOC）：選配DJ-C8051F 仿真系統，可對嵌入式系統C8051F 單片機（SOC）實驗、開發的。

 （3）仿真AVR  ATMEGA16單片機：選配JTAG-ICE仿真系統，可對AVR系統ATMEGA16 單片機實驗、開發的。

 （4）支持仿真下載MICROCHIP系列單片機,如 PIC16F877A 單片機。

 （5）支持仿真下載TI MSP430F449等單片機。

  （6）支持EDA開發：通過選配EDA擴展卡，實現EDA(CPLD/FPGA)和單片機兩合一，可分別控制實驗電路。

  （7）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

  （8）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。

  （9）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。

  （10）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。

以上各種CPU均配有詳細的實驗例程和實驗指導文檔.



四、實驗項目:

(一)軟件實驗

1、清零程序

2、拆字程序

3、拼字程序

4、數據區傳送子程序

5、數據排序實驗

6、查找相同數據個數

7、無符號雙字節快速乘法子程序

8、多分支程序

9、脈沖計數實驗

10、電腦時鐘實驗



 (二)硬件實驗

11、P1口亮燈實驗

12、P1口轉彎燈實驗

13、P3.3口輸入，P1口輸出實驗

14、工業順序控制實驗

15、8255 A、B、C口輸出方波實驗

16、8255 PA口控制PB口

17、8255控制交通燈

18、簡單I/O擴展實驗

19、A/D0809轉換實驗

20、D/A0832轉換實驗

21、8279鍵盤顯示實驗

22、I2C儲存卡讀寫實驗

23、繼電器控制實驗

24、步進電機控制

25、8253方波實驗

26、小直流電機調速實驗（霍爾傳感器）

27、16*16 LED點陣顯示實驗

28、128*64（1602）LCD液晶顯示實驗

29、8250可編程異步通訊接口實驗（自發自收）

30、8251可編程通訊接口實驗（與PC機）

31、單片機RS232/485串行發送實驗（雙機通訊）

32、單片機RS232/485串行接收實驗（雙機通訊）

33、DS18B20單總線溫度測量實驗

34、壓力實驗

35、PWM實驗

36、射極跟隨器
